DS-750K
Ortalama 700 metre (NQ) delme kapasitesine sahip DS-750k, güçlü morset kutusu sayesinde Max. 5000 nm tork üretebilir. 360 derece sondaj yapabilen DS-750k, zemin etüd, maden ve tünel sondajlarinda kullanilir. Üzerinde otomatik üst çenesi, 135lt/dk (T135) çamur pompasi ve wireline standart olarak bulunur. İsteğe göre kamyon, platform veya yürüyüş paletine montaj yapılır.
Opsiyon olarak;
- Otomatik SPT
- Hidrolik veya mekanik Tij Freni
- 250lt/dk (T250) çamur pompasi
Açıklama
| DELME KAPASİTESİ | BQ – 900 M
NQ – 700 M
HQ – 500 M
PQ – 350 M |
| MOTOR GÜCÜ | 70-110 hp dizel motor (istenildiğinde elektrik motoru takılabilir.) |
| MORSET ÖZELLİKLERİ | 89 mm. muhafaza borusu sürülebilir. Dönme açısı 360 derece ilerleme mesafesi 700 mm. |
| HİDROLİK SİSTEM | Tandem pompa ile birlikte hidromotorlu çamur pompası , hidrolik soğutma radyatörü , 60 lt hidrolik yağ tankı |
| ŞANZIMAN | 5 veya 6 ileri vites , 1 geri vites |
| KULE ÖZELLİKLERİ | Hidrolik olarak iner ve kalkar, Teleskopik veya katlamalı, Yerden 6 mt yükseklik |
| VİNÇ SİSTEMİ | Planet redüktör sistemli 5000 kg asılma kapasitesi |
| GENİŞLİĞİ | 120cm |
| BOYU | 350cm |
| TAŞIYICI | Hareketli Kızak , Yürüyüş Paleti , Kamyon |
| AĞIRLIĞI | 2550 kg (çamur pompası dahil) |
DS-750K
TEKNİK ÖZELLİKLERİ | AĞIR
(TORK-KG) | AĞIR
(RPM) | HIZLI
(TORK-KG) | HIZLI
(RPM) |
| 1. Vites | 4900Nm – 500Kg | 25 rpm | 1620Nm – 165Kg | 180rpm |
| 2. Vites | 3140Nm – 320Kg | 50 rpm | 885Nm – 90Kg | 300rpm |
| 3. Vites | 1960Nm – 200Kg | 95 rpm | 490Nm – 50Kg | 460rpm |
| 4. Vites | 1470Nm – 150Kg | 150 rpm | 345Nm – 35Kg | 690rpm |
| 5. Vites | 980Nm – 100Kg | 210 rpm | 200Nm – 20Kg | 1150rpm |
Max. morset devri 1700 rpm’dir. |
DS 750 K

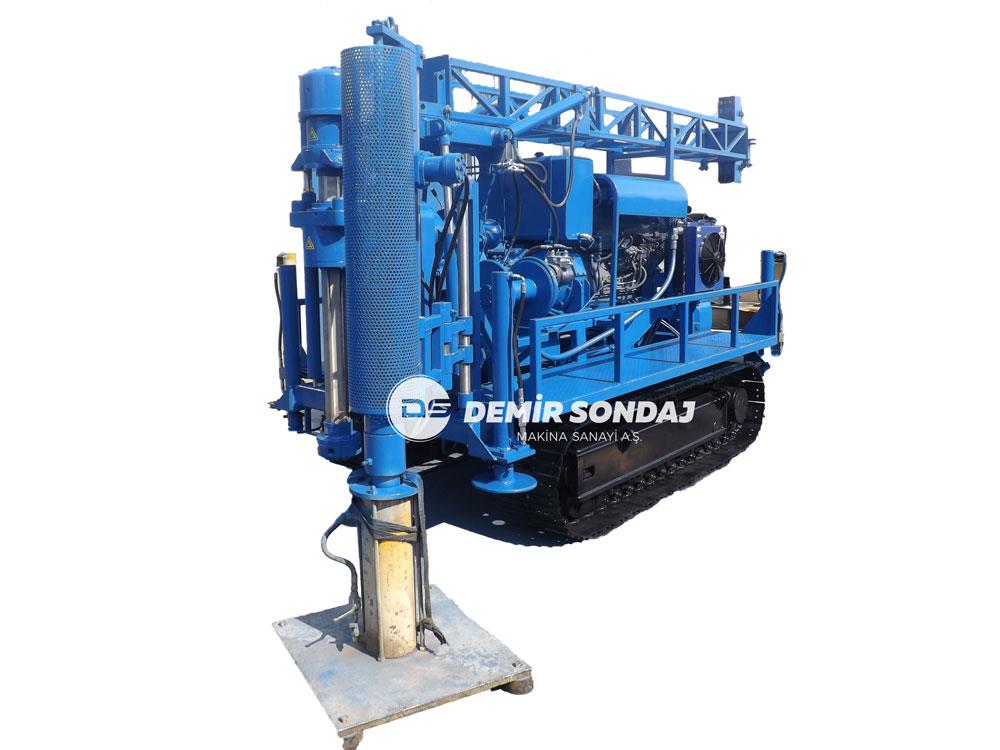

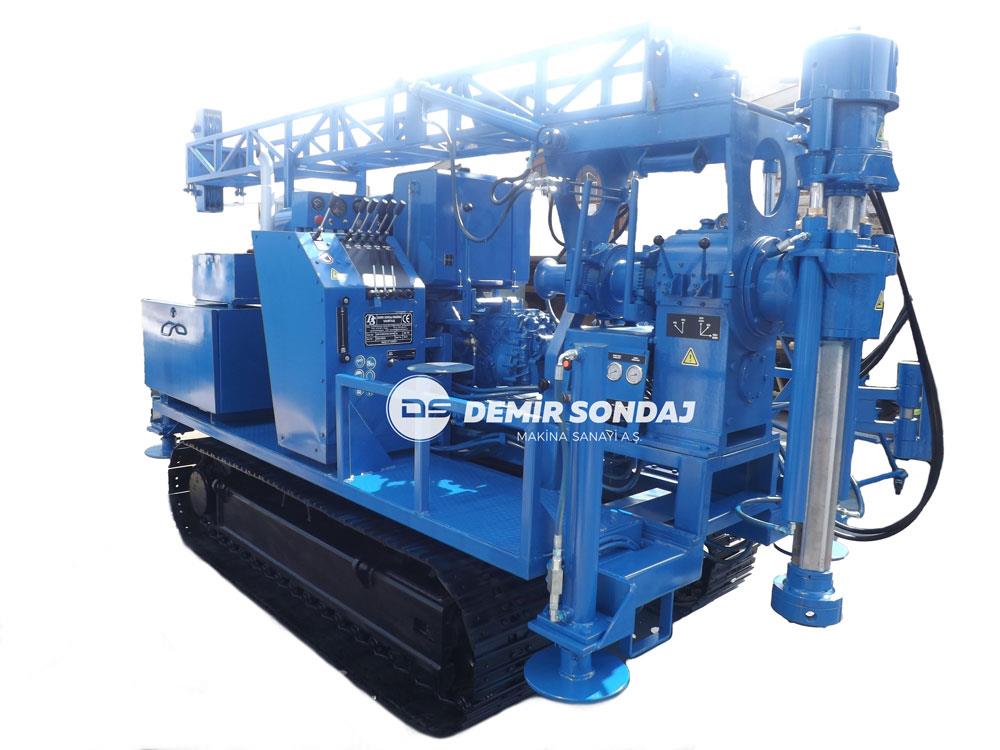

PALET ÜZERİ
HİDROLİK (OTOMATİK) KAFA ÇALIŞMASI
