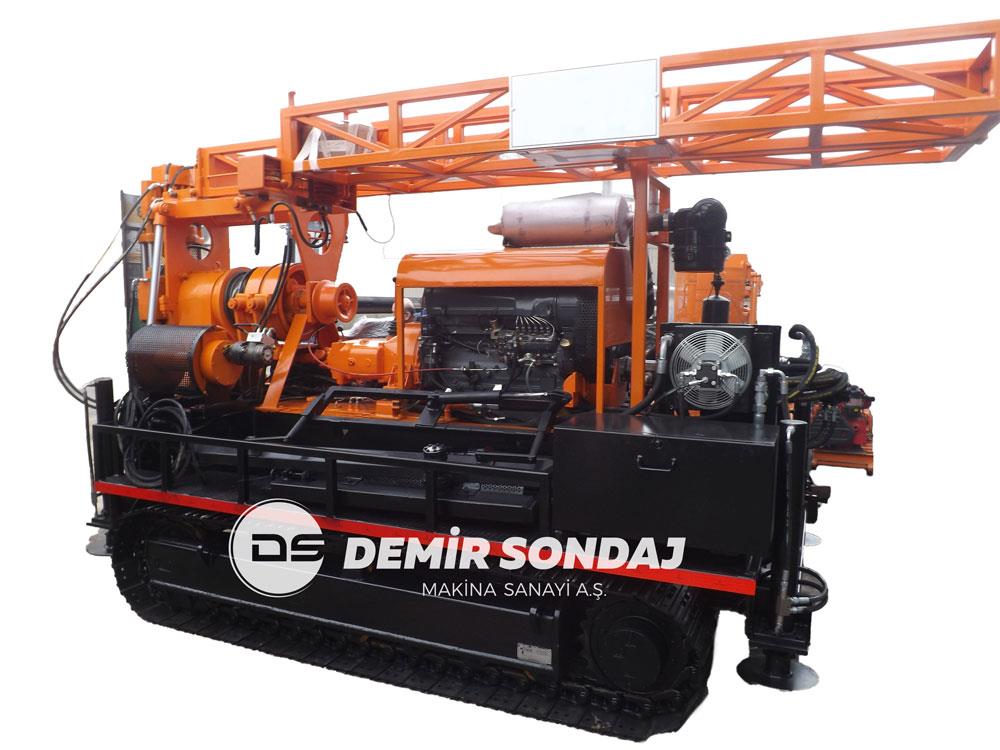

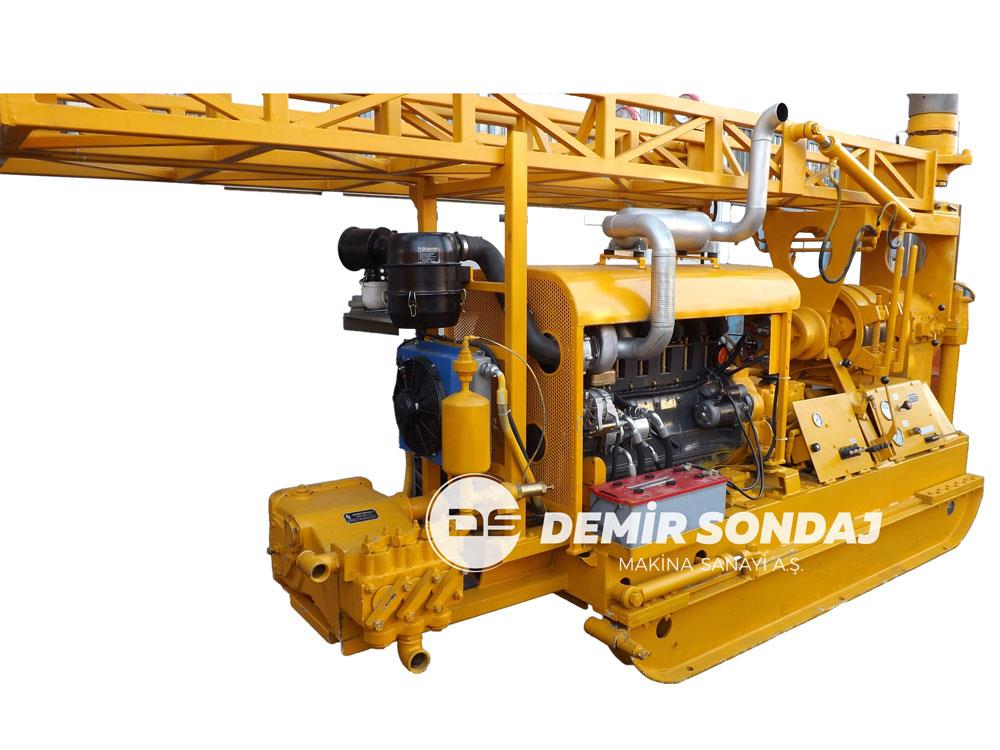

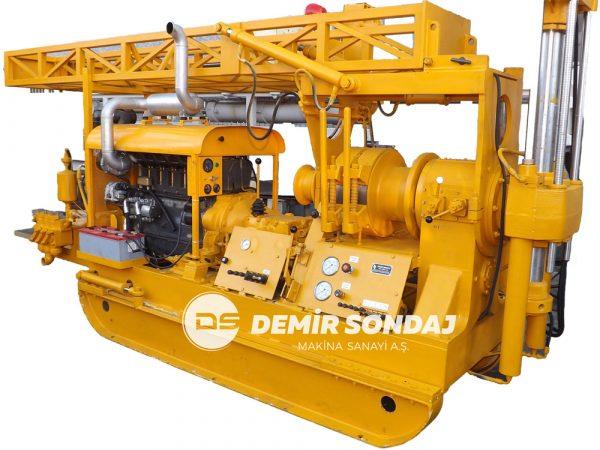

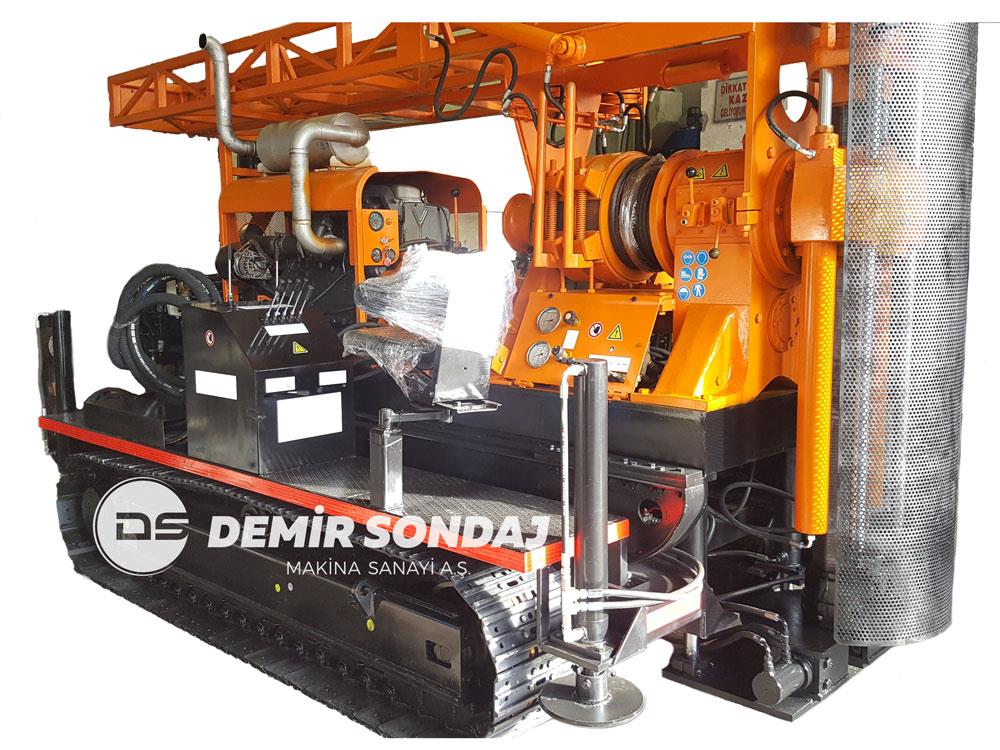

DS-1000K
1000 metre (NQ) delme kapasiteli DS-1000k , güçlü morset kutusu ve tamburu ile derin sondajlara göre dizayn edilmistir. Morset gövdesi ve otomatik üst çenesinden 114mm (PQ) geçebilir, üzerinde otomatik üst çene, wireline ve 250lt/dk (T250) çamur pompasi standart olarak bulunur. İsteğe göre kamyon , platform veya yürüyüş paleti üzerine montaj yapilir.
Opsiyon olarak ;
- Hidrolik veya mekanik tij freni
- Otomatik SPT
Açıklamalar
| DELME KAPASİTESİ | BQ – 1500 M
NQ – 1000 M
HQ – 850 M
PQ – 500 M |
| MOTOR GÜCÜ | 130-180 hp dizel motor. (istenildiğinde elektrik motoru kullanılabilir ) |
| MORSET ÖZELLİKLERİ | Kaval içerisinden 114mm boru geçebilir
Dönme açısı 360 derece
İlerleme mesafesi 1000 mm. |
| HİDROLİK SİSTEM | Tandem pompa ile birlikte hidromotorlu çamur pompası , hidrolik soğutma radyatörü , 75 lt hidrolik yağ tankı |
| ŞANZIMAN | 5 veya 6 ileri , 1 geri vites |
| KULE ÖZELLİKLERİ | Hidrolik olarak iner ve kalkar
Teleskopik veya katlamalı,
Yerden 8 m yükseklikte
6 makaralı |
| VİNÇ SİSTEMİ | Planet redüktör sistemli , 10.000 kg asılma kapasitesi |
| GENİŞLİĞİ | 155cm |
| BOYU | 420cm |
| TAŞIYICI | Hareketli Kızak , Yürüyüş Paleti , Kamyon |
| AĞIRLIĞI | 4500Kg |
DS-1000K
TEKNİK ÖZELLİKLERİ | Ağır
(Tork-Kg) | Ağır
(rpm) | Hızlı
(Tork-Kg) | Hızlı
(rpm) |
| 1. VİTES | 12550Nm – 1280Kg | 25rpm | 4420Nm – 450Kg | 145rpm |
| 2. VİTES | 8050Nm – 820Kg | 50rpm | 2450Nm – 250Kg | 240rpm |
| 3. VİTES | 5100Nm – 520Kg | 65rpm | 1470Nm – 150Kg | 370rpm |
| 4. VİTES | 3830Nm – 390Kg | 105rpm | 1200Nm – 130Kg | 680rpm |
| 5. VİTES | 2000Nm – 205Kg | 180rpm | 882Nm – 90Kg | 1150rpm |
Yukarıda bulunan veriler motor devri 1500 dd iken ölçülmüştür.
Motor devri max. iken morset devri 1700 rpm’dir. |
ÇALIŞMA ŞEKLİ
HİDROLİK (OTOMATİK) KAFA ÇALIŞMASI
