DS-500W
SU SONDAJ MAKİNASI

DS-500W

DS-500w büyük çaplı ve derin su kuyuları açmak için tasarlanmıştır.

Güverte motoru’nun gücüne göre delme kapasitesi 800 metreye kadar çıkarılabilir. Üzerinde dublex 5×6 çamur pompası, 4 balatalı vinç sistemi, 2 adet şanzıman ve ara zincirli şanzıman bulunur.

Ürün Görselleri

  • su-sondaj-logolu.jpg

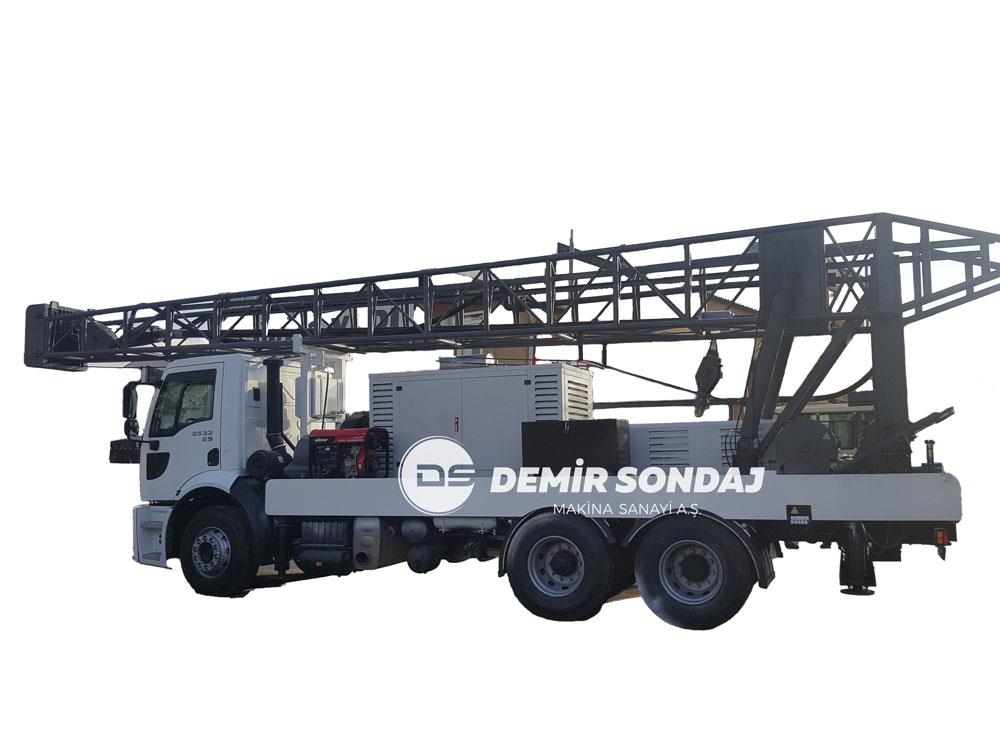

  • Su-Sondaj-02.jpg

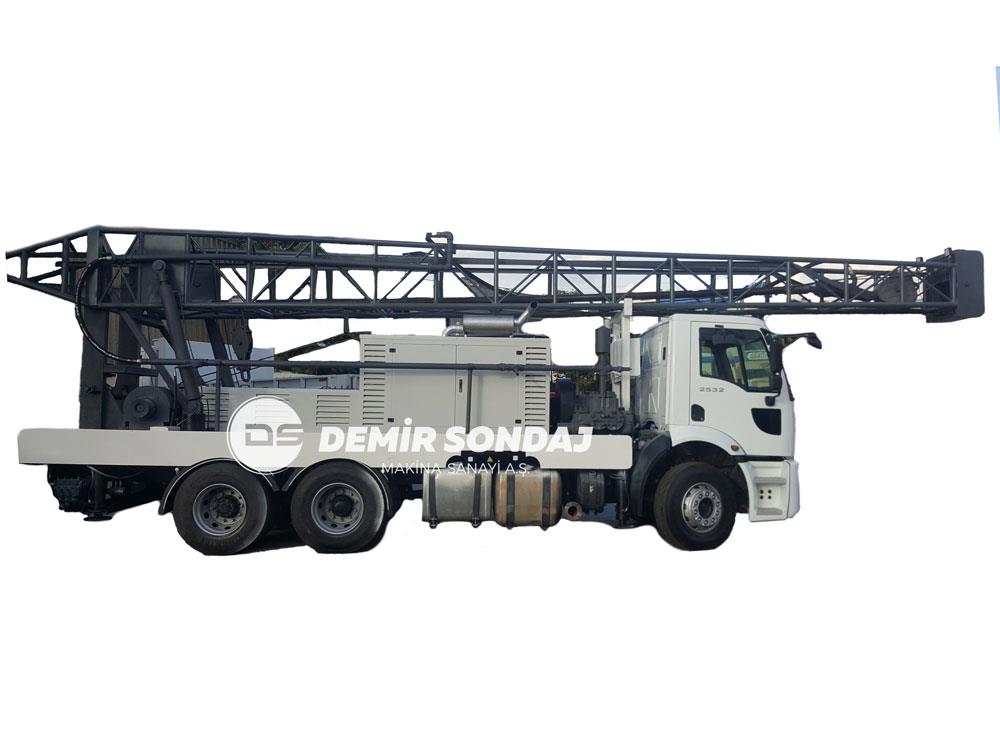

  • So-Sondaj-03.jpg

Açıklama

Su Sondaj Makinası
DELME KAPASİTESİ
  • Ortalama 500 metre
MAKİNANIN ÖZELLİKLERİ
  • Müşteri tarafından verilecek kamyon üzerine monteli
  • Kamyon genişliği 2,45 cm
  • Kule yatıkken yerden yüksekliği 3,70 cm
  • Şasi uzunluğu 6,80 cm.’ dir
  • Tüm üniteler kendi imaIatımızdır
  • Komple ağırlığı 14.000 kg
  • Gücünü kamyonun kendi motorundan veya muadil güverte motorundan alır.
ROTARY ÖZELLİKLERİ
  • 180 mm’ lik yuvarlak mil geçer.
  • 8 köşelidir.
  • Hidrolik olarak 500 mm ileri kaydırılabilir.
  • Özel yapım ayna mahrutili
KULE DÜZENİ
  • Yerden yüksekliği 12,5 m.
  • 2 adet liftle iner kalkar.
  • Asgari 5 mm. et kalınlığı olan 2″ çelik çekme borudan yapılır.
  • Kule makara sisteminde 7 adet rulmanlı makara mevcuttur.
  • Swivel kızak yeri 65 mm. U’ dan yapılmış kızaklıdır.
  • 25 ton taşıma kapasitelidir.
  • Çift donanımlı çelik cer makarası vardır.
KELLY
  • Asgari 7.5 m uzunluğundadır.
  • 3 kanallıdır.
  • Kelly çapı 95-110 mm.
  • Kelly et kalınlığı asgari 20 mm.
  • Kelly Busing 8 köşeli , rotary göbeğine göre 28 cm uzunluğundadır.
  • 3 kamalıdır. (19 mm’lik)
SWİVEL ve ÇAMUR BORU SİSTEMİ
  • 2″ çıkışlı, çamur sızdırmazlığı lastikle sağlanacak şekilde yapılmıştır.
  • 25 ton asılma kapasitelidir.
  • Çamur boruları 21/2″ ve kule babasına döner dirsekle bağlıdır
  • Kelly (Swivel) hortumu 2″ çift telli, rekorlu ve 6,50 m. boyundadır.
ÇAMUR POMPASI
VİNÇ SİSTEMİ
  • Kurt dişli kavramalıdır.
  • İki tamburludur.
  • Cer tamburunda 85 m
  • Bailer tamburunda 65 m. 16 mm’ lik çelik kendir özlü halat sarılıdır.
  • 500 m. takım dizisini çekecek güçtedir.
  • Azami çekme kapasitesi 25 tondur.
  • Mekanik kilitli kavramalıdır.
HİDROLİK VE KUMANDA SİSTEMLERİ
  • 40 lt / dk devirli Hidrolik Pompa kullanılmaktadır.
  • 2 adet kule, 4 adet ayak, 1 adet rotary liftine bağlıdır.
  • Sisteme üçlü kumanda kolu ile kumanda edilir.
  • Hidrolik depo kapasitesi 135 lt’ dir.
  • Kavramalar mekanik kilitli kavramadır.
  • Kavramalara penomatik sistemde kumanda edilir.
  • Tüm kumanda sistemi ve göstergeler sondör mahalline taşınmıştır.
ARA ŞANZIMANLAR
  • Çamur pompası, Rotary ve vinç devirlerini ayarlamak ve makinayı uygun şekilde kullanabilmek, kaynak makinası, kompresör vs. gibi ünitelere hareketi aktarmak amacı ile transfer, rotary, zincirli olmak üzere 3 adet şanzıman kullanılmıştır. (Güverte motor şanzımanı hariç)
